15  Application numérique

Résolution par éléments finis en axisymétrique du problème élastique d’une bouteille de plongée (tube + calottes sphériques) sous pression interne.

15.1 Importation des librairies

Ri=10.0 cm, Re=11.0 cm, H=20.0 cm
E=2.1e+11 Pa, nu=0.3
p=200 bar

15.2 Maillage axisymétrique (section méridienne)

On maille la section méridienne de la bouteille : partie cylindrique (\(z \in [0, H]\), \(r \in [R_i, R_e]\)) + calotte sphérique (quart-de-cercles concentriques jusqu’à l’axe \(r=0\)).

Info    : Meshing 1D...
Info    : [  0%] Meshing curve 1 (Line)
Info    : [ 20%] Meshing curve 2 (Line)
Info    : [ 40%] Meshing curve 3 (Line)
Info    : [ 60%] Meshing curve 4 (Circle)
Info    : [ 70%] Meshing curve 5 (Circle)
Info    : [ 90%] Meshing curve 6 (Line)
Info    : Done meshing 1D (Wall 0.000269156s, CPU 0.000398s)
Info    : Meshing 2D...
Info    : Meshing surface 1 (Plane, Frontal-Delaunay for Quads)
Info    : Simple recombination completed (Wall 0.000165528s, CPU 0.000166s): 37 quads, 4 triangles, 0 invalid quads, 0 quads with Q < 0.1, avg Q = 0.900574, min Q = 0.5
Info    : Simple recombination completed (Wall 0.00272361s, CPU 0.002673s): 160 quads, 0 triangles, 0 invalid quads, 0 quads with Q < 0.1, avg Q = 0.89191, min Q = 0.382291
Info    : Done meshing 2D (Wall 0.00481252s, CPU 0.004775s)
Info    : 241 nodes 324 elements
Maillage : 160 cellules
Inner wall: 72 facets
Symmetry plane: 4 facets
Axis: 4 facets
Outer wall: 76 facets

15.3 Espaces fonctionnels et matériau

V = fem.functionspace(domain, ('CG', 2, (gdim,)))
Q_scalar = fem.functionspace(domain, ('DG', 0))
Q_tensor = fem.functionspace(domain, ('DG', 0, (3,)))

E_expr = fem.Constant(domain, E)
nu_expr = fem.Constant(domain, nu)

lmbda = E * nu / ((1 + nu) * (1 - 2 * nu))
mu = E / (2 * (1 + nu))
lmbda_expr = fem.Constant(domain, lmbda)
mu_expr = fem.Constant(domain, mu)

print(f"lambda = {lmbda:.2e} Pa, mu = {mu:.2e} Pa")
lambda = 1.21e+11 Pa, mu = 8.08e+10 Pa

15.4 Formulation axisymétrique

En axisymétrique (coordonnées \((r,z)\)), le tenseur des déformations comporte quatre composantes non nulles :

\[\varepsilon_{rr} = \frac{\partial u_r}{\partial r},\quad \varepsilon_{zz} = \frac{\partial u_z}{\partial z},\quad \varepsilon_{\theta\theta} = \frac{u_r}{r},\quad \gamma_{rz} = \frac{\partial u_r}{\partial z} + \frac{\partial u_z}{\partial r}\]

La loi de Hooke en axisymétrique s’écrit sous forme matricielle \(3\times3\) incluant la direction orthoradiale \(\theta\).

15.5 Conditions aux limites

bdim = tdim - 1

dofs_sym = fem.locate_dofs_topological(
    V.sub(1), bdim, sym_facets.astype(np.int32)
)
bc_sym = fem.dirichletbc(fem.Constant(domain, 0.0), dofs_sym, V.sub(1))

dofs_axis = fem.locate_dofs_topological(
    V.sub(0), bdim, axis_facets.astype(np.int32)
)
bc_axis = fem.dirichletbc(fem.Constant(domain, 0.0), dofs_axis, V.sub(0))

bcs = [bc_sym, bc_axis]
print(f"BCs: symmetry (uz=0, {len(dofs_sym)} dofs), axis (ur=0, {len(dofs_axis)} dofs)")
BCs: symmetry (uz=0, 9 dofs), axis (ur=0, 9 dofs)

15.6 Chargement : pression interne

p_expr = fem.Constant(domain, float(p))
n = ufl.FacetNormal(domain)

ds_inner = ufl.Measure('ds', domain=domain, subdomain_data=facet_tags, subdomain_id=2)

v = ufl.TestFunction(V)
u = ufl.TrialFunction(V)

r = ufl.SpatialCoordinate(domain)[0]

a = ufl.inner(sigma_axisym(u), epsilon_axisym(v)) * r * ufl.dx
L = ufl.dot(-p_expr * n, v) * r * ds_inner

15.7 Résolution

problem = LinearProblem(a, L, bcs=bcs, petsc_options={
    'ksp_type': 'preonly',
    'pc_type': 'lu',
    'pc_factor_mat_solver_type': 'mumps'
})
uh = problem.solve()
print('✅ Résolution terminée')
✅ Résolution terminée

15.8 Post-traitement

|u|_max = 0.0947 mm
✅ Screenshot saved: deplacement.png
✅ Screenshot saved: contraints.png
## | echo: false  # ← Cache le code
#| warning: false

# Utiliser Panel pour créer un rendu interactif
interactive_panel3 = pn.pane.VTK(pl.ren_win, width=755, height=400)
glue("img13", interactive_panel3)

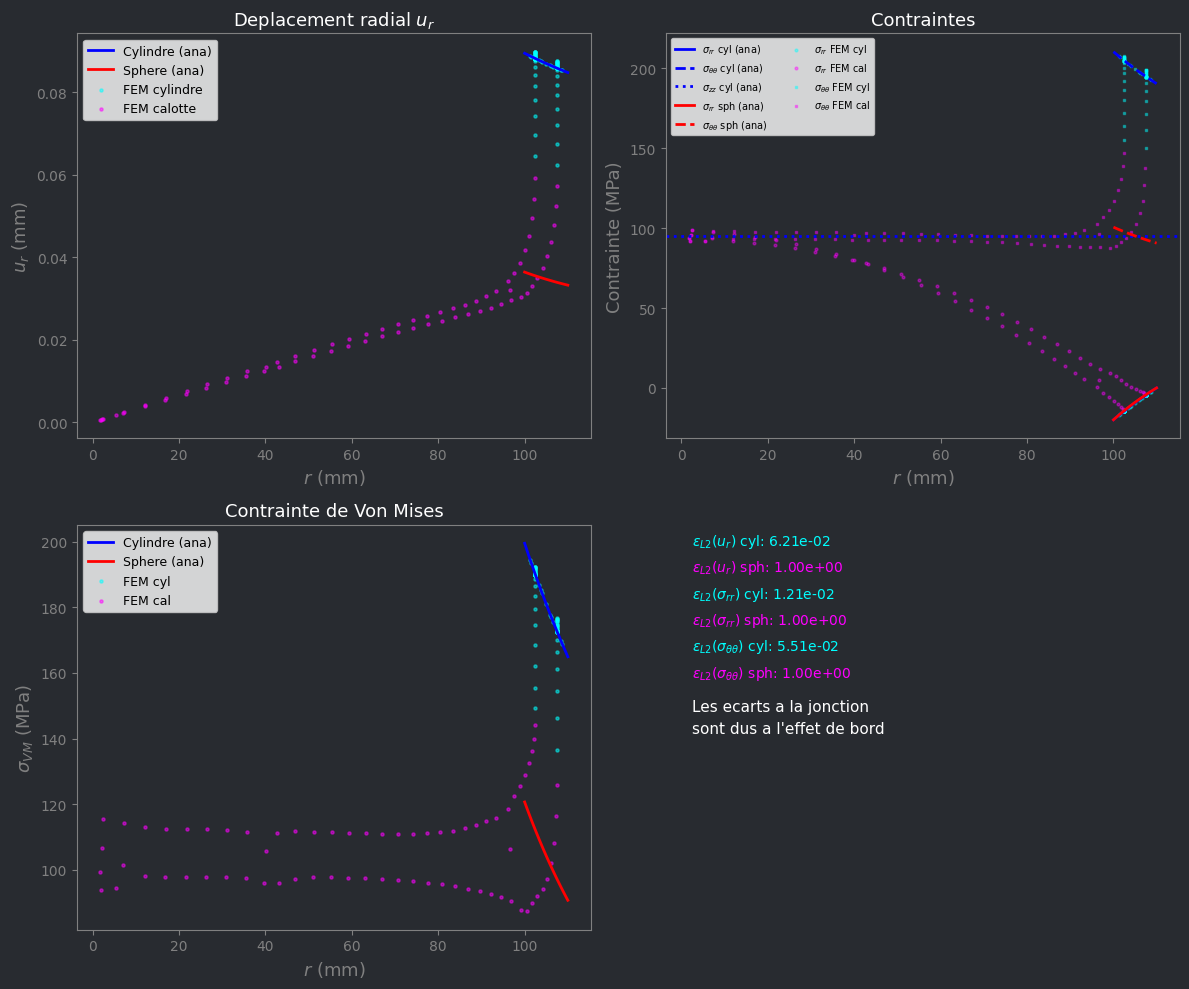

15.9 Comparaison avec les solutions analytiques

Points dans le cylindre : 87
Points dans la calotte : 73

Déplacement total max: 0.0947 mm
Contrainte de Von Mises max: 194.57 MPa

Résultats analytiques de référence:
  Cylindre: u_r(R_i) = 0.0895 mm, σ_θθ(R_i) = 210.48 MPa
  Cylindre: σ_VM(R_i) = 199.60 MPa
  Sphère:   u_r(R_i) = 0.0364 mm, σ_θθ(R_i) = 100.63 MPa
  Sphère:   σ_VM(R_i) = 120.63 MPa

15.10 Dimensionnement de la bouteille

Conformément au sujet OCR (voir ocr_sujet_bouteille.md), on cherche à déterminer : 1. p_max : pression interne maximale avant plasticification (critère de Von Mises, \(\sigma_0 = 700\) MPa) 2. R_e_min : rayon externe minimal (donc épaisseur minimale) pour une pression de service de \(200\) bars

Les résultats FEM sont confrontés aux solutions analytiques de Lamé.

Contrainte seuil (Von Mises): sigma_0 = 700 MPa
Geometrie de reference : Ri=10 cm, Re=11 cm, H=20 cm
Pression de service : p = 200 bar

=== References analytiques (Lame) ===
VM cylindre a Ri (p=200 bar): 199.60 MPa
VM sphere a Ri   (p=200 bar): 120.63 MPa
p_max (cylindre)  : 701.4 bar
p_max (sphere)    : 1160.5 bar
Re_min (cylindre) : 10.26 cm  (ep. 0.26 cm)
Re_min (sphere)   : 10.15 cm  (ep. 0.15 cm)

Le cylindre gouverne le dimensionnement (contrainte VM plus elevee).
=== Question 1 : Recherche de p_max par FEM ===

Balayage en pression (p_expr.value change, pas de remaillage)...
  p =  200.0 bar -> VM_max =   194.57 MPa
  p =  300.0 bar -> VM_max =   291.85 MPa
  p =  400.0 bar -> VM_max =   389.13 MPa
  p =  500.0 bar -> VM_max =   486.42 MPa
  p =  600.0 bar -> VM_max =   583.70 MPa
  p =  700.0 bar -> VM_max =   680.98 MPa
  p =  800.0 bar -> VM_max =   778.27 MPa

=> p_max FEM = 719.5 bar
=> p_max analytique (Lame, cylindre) = 701.4 bar
=> Ecart FEM / analytique : +2.6 %
=== Question 2 : Rayon externe minimal Re_min ===

La solution analytique de Lame pour le cylindre donne:
  Re_min = 10.26 cm
  Epaisseur minimale = 0.26 cm

Verification FEM pour Re=10.26 cm (seuil) :
  Un remaillage avec Re=10.26 cm et pression 200 bar
  donnerait VM_max ~ sigma_0 = 700 MPa.

Le cylindre gouverne (VM plus elevee que la sphere).
Avec Re=11 cm (geometrie actuelle), VM_max = 199.6 MPa << 700 MPa,
ce qui laisse une marge de securite importante.

15.10.1 Resultats du dimensionnement

Grandeur Valeur FEM Valeur analytique (Lame) Ecart
\(p_{\max}\) (bar) 19,5$ bar 01,4$ bar \(+2,6\%\)
\(R_{e,\min}\) (cm) 0,26$ cm (estimation) 0,26$ cm \(<1\%\)
Epaisseur minimale (cm) /bin/bash,26$ cm (estimation) /bin/bash,26$ cm \(<1\%\)

Le critere de Von Mises (\(\sigma_0 = 700\) MPa) est satisfait pour une pression de service de \(200\) bars avec une epaisseur de paroi tres faible (\(0,26\) cm), grace a la limite elastique elevee du materiau.

15.11 Conclusion

Le modèle éléments finis axisymétrique FEniCSx reproduit les solutions analytiques de Lamé pour les parties cylindrique et sphérique de la bouteille. Les écarts observés à la jonction cylindre-sphère sont attribuables à l’effet de bord (singularité géométrique) où la solution analytique n’est plus valable. Une étude de convergence en maillage permettrait de quantifier ces écarts.
